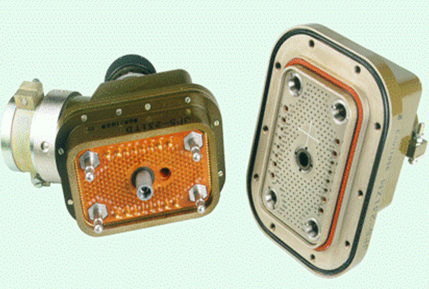

JF5型脫落電連接器
 ●連接方式為手輪式 ●分離方式為電磁解鎖和機械解鎖，瞬間強制分離
●插頭如配置適用的機械手、光學探頭及控制電路，可實現自動插合和自動分離脫落
●密封式插座具有水密、氣密功能
●插座插合面可耐瞬時2000℃的高溫火焰
適用范圍
JF5型脫落電連接器適用于戰略戰術武器系統、航天運載系統級間，以及與地面設備之間的電氣線路連接和自動分離，以及類似需要自動分離的場合。
使用環境條件
工作溫度 -40℃～85℃
相對濕度 40±2℃時相對濕度90%～95%
工作氣壓 7.9×102Pa～5.06×105Pa
正弦振動 加速度200m/s2
沖 擊 加速度980m/s2
加 速 度 加速度350m/s2
注：插合時上述3項加速度值減半
淋 雨 降雨強度5mm/min
屏蔽效果 在場強5萬伏/米，頻譜范圍小于100MHz
條件下泄漏衰減不小于60dB
主要技術特性
接觸件特性
絕緣電阻
耐電壓
機械分離力 50N～200N
電磁分離 DC 27±3V，≤5A（線包阻值6Ω～7Ω）
密 封 性 2MPa
機械壽命 500次
執行標準
Q/Ag1.074-2000《JF5-231脫落電連接器詳細規范》
型號標志
① 矩形脫落電連接器
② 設計序號
③ 芯數：231
④ 電連接器類別：TD –電動插頭，Z1-單層插座，ZM-密封插座，Z3-三層密封插座
⑤ 特征類別：A-裝狀態開關，不裝狀態開關不標注
⑥ 電纜罩形式：1-長單出口電纜罩，2-短單出口電纜罩，3-三出口電纜罩（小編號處出口），4-三出口電纜罩（大編號處出口）
外形及安裝尺寸

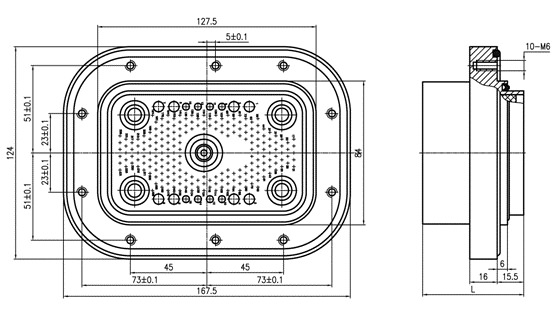

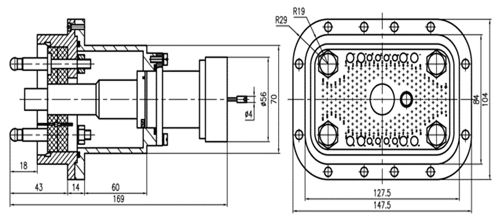

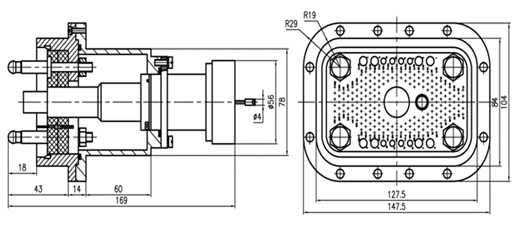

插頭（普通）  插頭（機械手式）  插座

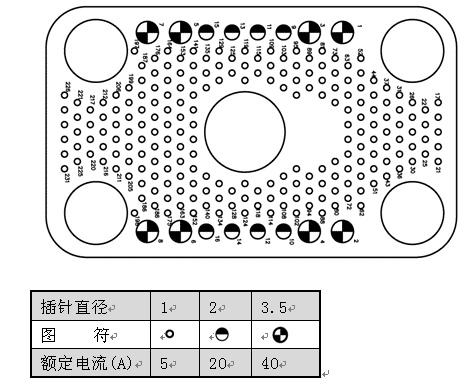

接觸件孔位排列（插頭插合面正視圖）  型號規格
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
