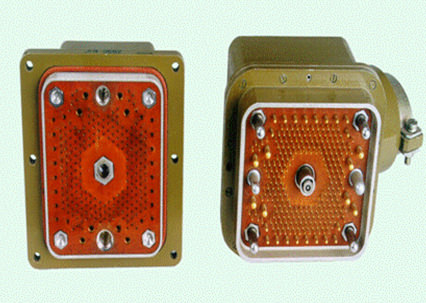

JF3-256分離脫離電連接器
 ●連接方式為手輪式
●分離方式為電磁解鎖和機械解鎖，瞬間強制分離。
適用范圍
JF3-256脫落電連接器適用于戰略戰術武器系統、航天運載系統級間，以及與地面設備之間的電氣線路連接和自動分離，以及類似需要自動分離的場合。
使用環境條件
工作溫度 -40℃～85℃
相對濕度 40±2℃時相對濕度90%～95%
工作氣壓 101.33KPa～6.67Pa
正弦振動 加速度150m/s2
沖 擊 加速度500m/s2
加 速 度 250m/s2
注：插合狀態下，上述3項加速度值減半 耐 輻 照
電子輻照 能量1MeV累積通量1015e/cm2
質子輻照 能量6.8MeV累積通量1013p/cm2
主要技術特性
接觸件特性
絕緣電阻
耐電壓
機械分離力 50N～200N
電磁分離 DC 27V±3V（線包阻值6.5±0.5Ω）， 分離時間：≤0.2S 機械壽命 300次
執行標準
Q/Ag1.052-87《JF3-256脫落插頭座技術條件》
型號標志
① 矩形脫落電連接器
② 設計序號
③ 芯數：256
④ 電連接器類別：T-插頭，Z-插座
⑤ D-電磁分離插頭，手動分離插頭不標注
外形及安裝尺寸

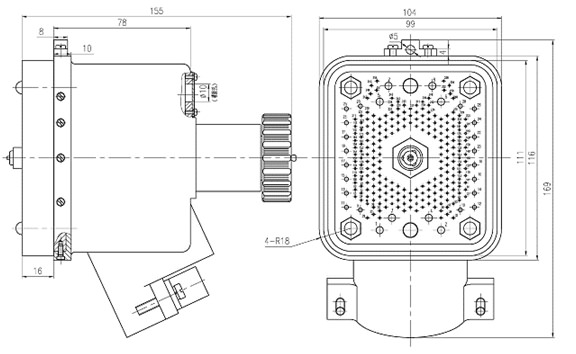

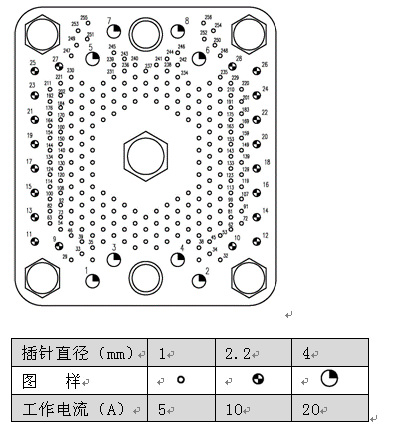

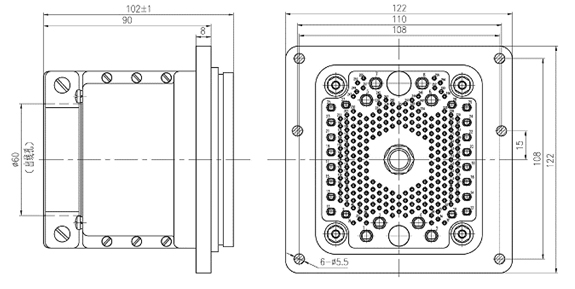

JF3-256TD 插頭  JF3-256Z 插座  接觸件孔位排列（插針插合面正視圖）  型號規格 目前已有規格品種如下：JF3-256TD、JF3-256Z。 | ||||||||||||||||||||||||||||||||||||||||||||||||
