分離脫落連接器
YF1系列圓形分離脫落地點連接器適用于軍用電子系統，以及各種電器、電子設備等系統之間的電氣線路連接，以及其它工業設備的電連接器，并可作瞬間電磁分離和機械分離。連接方式為旋插及直插，分離方式為電磁和機械分離。插座密封，并設有防火焰機構，能承受短時間850℃高溫火焰。
使用環境條件
環境溫度 -40℃~85℃
相對濕度 40±2℃時相對濕度95％~98％
工作溫度 在850℃高溫下正常工作80秒（插座）
工作氣壓 222.9kPa~1.33Pa
正弦振動 10~2000Hz 加速度98m/s²
沖擊加速度 686 m/s²
加速度 加速度 245 m/s²
主要技術特性
工作電流 3A
接觸電阻 正常條件下≤8mΩ
壽命試驗后≤15mΩ
絕緣電阻
標準大氣條件 |
高溫條件 |
潮濕條件 |
|
≥500MΩ |
≥100MΩ |
≥10MΩ |
耐電壓
標準大氣條件 |
AC1000Vrms |
|
低氣壓條件 |
AC200Vrms |
|
潮濕條件 |
AC500Vrms |
密封性 0.2MPa
分離力 20芯19.6 ~49N
55芯29.4N ~59N
電磁分離 DC27±3V（線包阻值6Ω~7Ω）
機械壽命 100次
執行標準 QJ1796A-1998《分離（脫落）電連接器通用規范》
型號標志
代號 |
YF |
1 |
A |
- |
55 |
T |
D |
|
序號 |
① |
② |
③ |
|
④ |
⑤ |
⑥ |
① 圓形分離電連接器
② 設計序號
③ 改進型
④ 芯數：20、50
⑤ 電連接器類別：T-插頭，Z-插頭

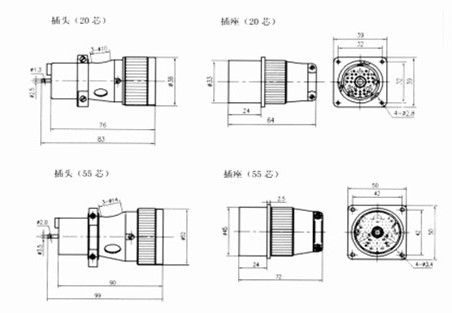

外形及安裝尺寸
型號規格
目前已有規格品種如下：YF1-20TD、YF1-20Z、YF1-55TD、YF1-55Z、YF1A-55TD。
