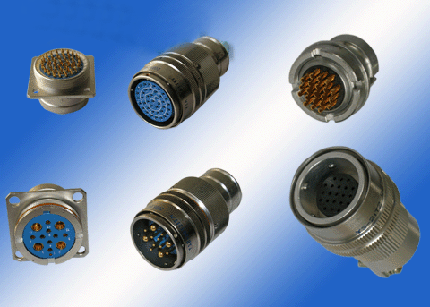

Y3A型直插式圓形電連接器廣泛應用于各種電子電氣設備之間的電路連接。它具有快速連接直插鎖緊和直拔分離等特征。
Y3A型直插式圓形電連接器適用于盲插情況下或其它情況下的電訊號可靠連接，鎖緊可靠，使用方便，接觸對焊接，熱縮套管端接
電纜罩 熱縮套管式1型 熱縮套管式2型
霧 符合GJB1217的B級規定 主要技術特性 接觸件特性
絕緣電阻
耐電壓
機械壽命 500次
Y3A接觸件孔位排列 注: 此圖為電連接器的插針插合面正視圖。 執行標準 Q/321283LSB06.2-2004《Y3A型直插式圓形密封電連接器詳細規范》 型號標志 Y 3A Ⅱ - 18 32 T K 5
① 圓形電連接器 ② 設計序號
③ 轉位號：Ⅰ、Ⅱ,Ⅰ號位不標注
④ 殼體號：10,12,14,16，18，20，22，24
⑤ 接觸件數目：7、10、19、26、32、41、55、61、16、21
⑥ 插頭座類別：T-插頭，Z-插座
⑦ 接觸件類別：J-插針，K-插孔
⑧ 尾罩類別號：5-熱縮套管式1型，5a-熱縮套管式2型
訂貨指南 合同或訂單中應注明下列內容：
a.產品詳細規范的名稱和編號及發布日期；
b.包括類別、接觸件形式等完整型號命名及數量；
c.是否要求包括插座尾罩附件。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
