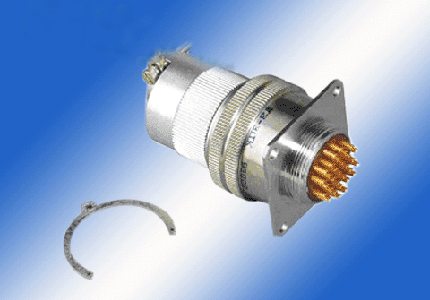

 產品名稱： Y3系列圓形電連接器 產品編號： 16 產品介紹： Y3型直插式圓形密封電連接器廣泛應用于各種電子電氣設備之間的電路連接。具有直插鎖緊和直拔分離等特征，鎖緊可靠，使用方便.插座密封方式有普通灌膠密封和玻璃封結二種類型，安裝方式有法蘭盤式和電纜式二種
使用環境條件 工作溫度 -40～+85℃
相對濕度 40±2℃時相對濕度95～98%
工作氣壓 101.33KPa～6.67Pa
正弦振動 10～2000Hz 加速度147m/s2
沖 擊 加速度686m/s2
離 心 加速度245m/s2
主要技術特性 接觸件特性
*為玻璃封結型的接觸電阻
絕緣電阻
耐 電 壓
密封性 普通密封插座 0.3MPa
玻璃封結插座 Y3－19ZJHR、Y3－31ZJHR不大于1.33×10-4Pal/s
玻璃封結插座 Y3－24ZJHR不大于1.33×10-5 Pal/s
機械壽命 300次

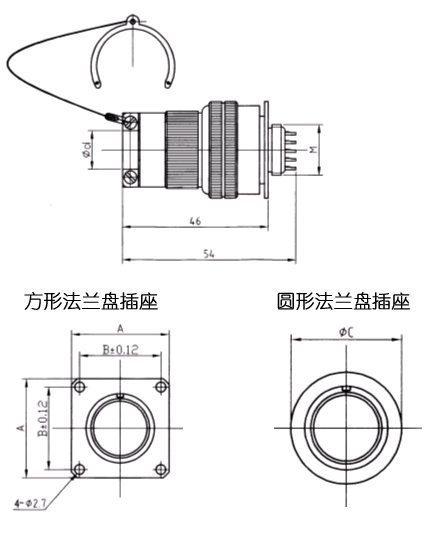

Y3外形及安裝尺寸 插頭座外形

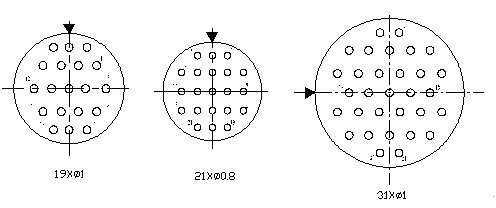

Y3接觸件孔位排列  執行標準 Q/321283LSB06-2004《Y3系列圓型電連接器》
型號標志 Y 3 - 19 Z J B M
①圓形電連接器 ②設計序號
③芯數：19,21,24，31
④電連接器類別：T-插頭，Z-插座
⑤接觸件類型：J-插針，K-插孔
⑥安裝形式：L-電纜式，B-法蘭盤式，玻璃封結圓法蘭盤式不標注
⑦插座密封：M－普通膠封，HR－玻璃封結
訂貨指南 合同及訂單中應注明下列內容：
a.技術條件或規范的名稱和編號及發布日期；
b.包括類別、接觸件形式等完整型號的命名；
c.包括電纜罩附件及插座安裝形式；
d.數量和要求供貨日期。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
