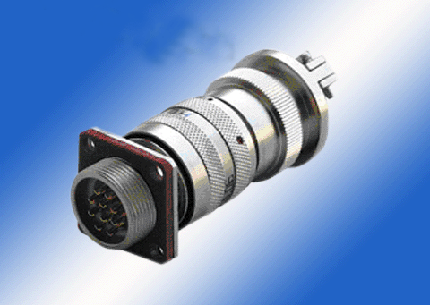

產品名稱： Y57系列推/拉式圓形電連接器
產品編號： 18
產品介紹：
Y57系列推拉式圓形電連接器是集直插式、卡口式鎖緊機構的優點為一體的新一代快速插合、分離連接器。具有操作迅速、安全可靠等特點。是圓形電連接器的理想換代產品。符合GJB2905耐環境推/拉式快速分離圓形電連接器總規范。
|
|
|
插頭
插座
|
類別 |
A |
B |
|
意義 |
直徑為Φ1焊接式殼體鍍鎳 |
直徑為Φ1.5焊接式殼體鍍鎳 |
定位標識
第一種主鍵與輔鍵夾角形式，可不注出。
第二種主鍵與輔鍵夾角形式
殼體號
連接器外殼大小的一種相對標識分為08、10、12、14、16、18、20、22、24、26
接觸件數
連接器中接觸件數目的標識，具體見接觸件型譜圖。
插頭、插座標識
T—代表插頭 Z—代表插座
接觸件形式
J—代表插針 K—代表插孔
尾罩形式
|
符號 |
L |
L1 |
L2 |
|
意義 |
夾線板式 |
接地壓緊式 |
防水壓接式 |
插座安裝形式
密封形式
M—硅膠密封 H—玻璃密封
使用環境條件和技術指標
使用環境
工作溫度：-55～＋125 ℃
相對濕度：40±2℃時，95±3%
工作氣壓：1.33Pa～101.3KPa
振動：正弦振動：10～50HZ時，振幅1.5mm；
50～2000HZ時，加速度196m/s2
沖擊：加速度980m/s2
鹽霧：48h，96h;
技術指標
接觸電阻
|
插配直徑mm |
Φ1.0 |
Φ1.5 |
Φ2.5 |
Φ3.5 |
Φ5.0 |
Φ7.0 |
Φ10.0 |
|
接觸電阻（MΩ） |
≤5 |
≤3 |
≤1.5 |
≤1 |
≤1 |
≤0.5 |
≤0.4 |
接觸件額定電流
|
接觸件插配直徑 |
1.0 |
1.5 |
2.5 |
3.5 |
5.0 |
7.0 |
10.0 |
|
接觸件額定電流（A） |
5 |
10 |
25 |
50 |
75 |
100 |
200 |
絕緣電阻：
標準條件：4000MΩ 高溫：1000 MΩ 潮濕：100 MΩ
介質耐壓：
標準條件：1500V 低氣壓下：200V
插座氣密性：
橡膠密封：泄漏率不大于1 Pa.cm3/S
玻璃密封：泄漏率不大于1×10-4Pa.cm3/ S
機械壽命：500次
插頭外形尺寸
|
殼體號 |
08 |
10 |
12 |
14 |
16 |
20 |
22 |
24 |
26 |
|
D |
19.5 |
21.5 |
23.5 |
26 |
28 |
33.5 |
36.5 |
39.5 |
43 |
|
ΦD1 |
6 |
8 |
8 |
10 |
12 |
14 |
15 |
17 |
18 |
插座外形尺寸
|
殼體號 |
08 |
10 |
12 |
14 |
16 |
20 |
22 |
24 |
26 |
|
D |
21 |
22 |
24 |
26 |
27 |
33 |
36 |
39 |
42 |
|
S |
15 |
16 |
18 |
20 |
21 |
26 |
28 |
31 |
33 |
|
t |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2.0 |
2.0 |
2.5 |
2.5 |
|
ΦD1 |
14.5 |
16.5 |
18.5 |
20.5 |
22.5 |
27.5 |
,
30.5 |
33.5 |
36.5 |
系列型譜（從插合面看插孔絕緣體安裝板孔位）
接觸件標志
操作說明
插頭與插座插合后，推緊鎖緊套右旋，松手后，觀察鎖緊套，使其將頭外殼端部的紅色警示線完全蓋住，此時已處于鎖緊狀態，插合結束。插頭與插座分離時，將鎖緊套前推的同時左旋，鎖緊套便會自行彈回，此時已解鎖，便可分離拉出插頭，實現分離。 | | | | | | |
