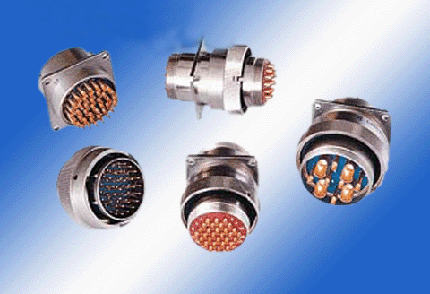

CXCH-01系列
簡 介
本系列是CXCH的改進型。殼體壁厚增加，提高了產品的 機械強度。本系列共有九種性別，三十二種孔位排列。 廣泛適用于艦船、機床、郵電通訊等設備和惡劣的環境中。 符合GJB2889。
技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求。 |
 |
電氣性能
接觸電阻及額定電流
|
接觸件規格mm |
接觸電阻mΩ |
額定電流A |
焊線筒內徑mm |
適配導線 mm2 |
|
φ1 |
≤5 |
5 |
φ1.4 |
1.0 |
|
φ1.5 |
≤2.5 |
10 |
φ2.0 |
1.5 |
|
φ2 |
≤1.25 |
20 |
φ2.5 |
3.0 |
|
φ3 |
≤0.75 |
40 |
φ3.0 |
6.0 |
額定電壓、耐電壓及絕緣電阻
|
工作環境 |
額定電壓V |
耐電壓V |
絕緣電阻MΩ |
|
常溫常壓 |
500 |
≥1500 |
≥5000 |
|
濕熱 |
500 |
≥1125 |
≥100 |
|
高溫 |
— |
— |
≥1000 |
|
低氣壓條件1KPa |
250 |
≥300 |
— |
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：耐熱熱固性材料
外殼間電連續性：鋁合金外殼≤2.5mΩ
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

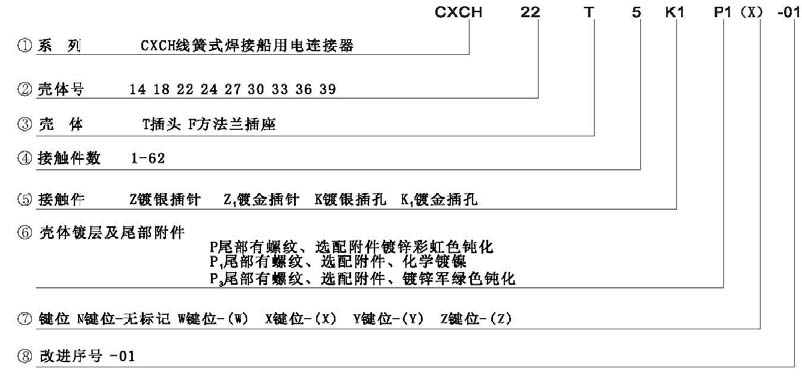

標記代號及意義
接點排列
該系列接點排列與XC系列相同
外形尺寸
CXCH-01系列插頭
插頭裝針時，焊線杯伸出殼體長度L=2或7.5
插頭裝孔時，焊線杯伸出殼體長度L=2或7.5
|
外殼號 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D1 |
28 |
32 |
34 |
37 |
40 |
43 |
46 |
49 |
52 |
|
D2 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |

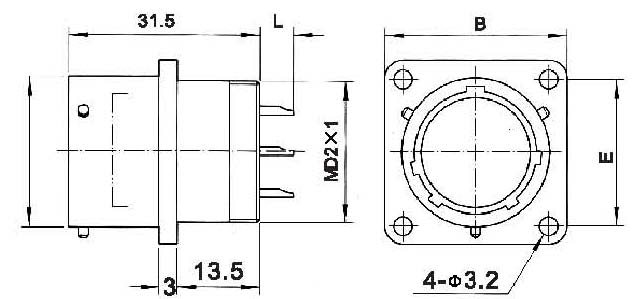

CXCH-01系列插座
插座裝針時，焊線杯伸出殼體長度L=2或7.5
插座裝孔時，焊線杯伸出殼體長度L=2或7.5
|
殼體號 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D1 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
43.7 |
|
D2 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
B |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
41 |
43 |
46 |
|
E |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
39 |

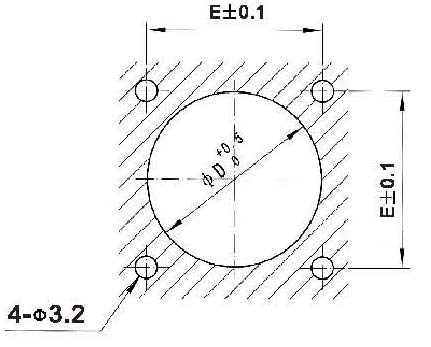

面板開孔建議尺寸
|
殼體號 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D |
18.5 |
22.5 |
24.5 |
27.5 |
30.5 |
33.5 |
36.5 |
39.5 |
42.5 |
|
E |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
39 |

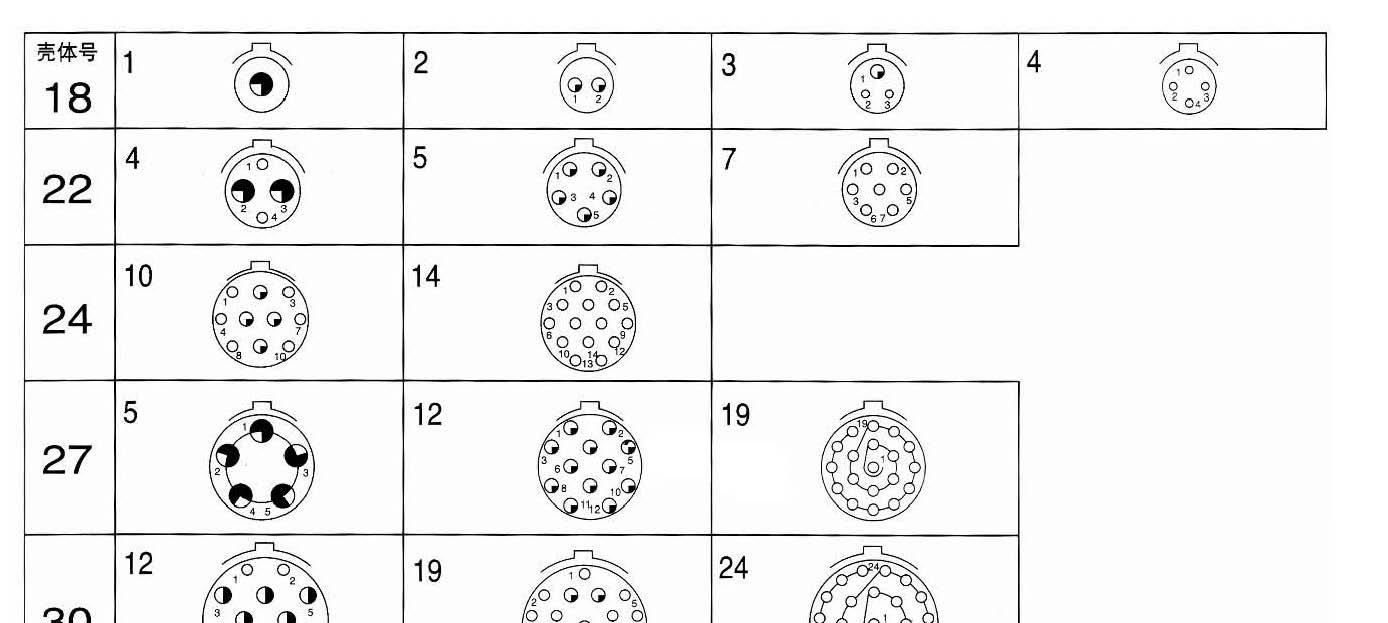

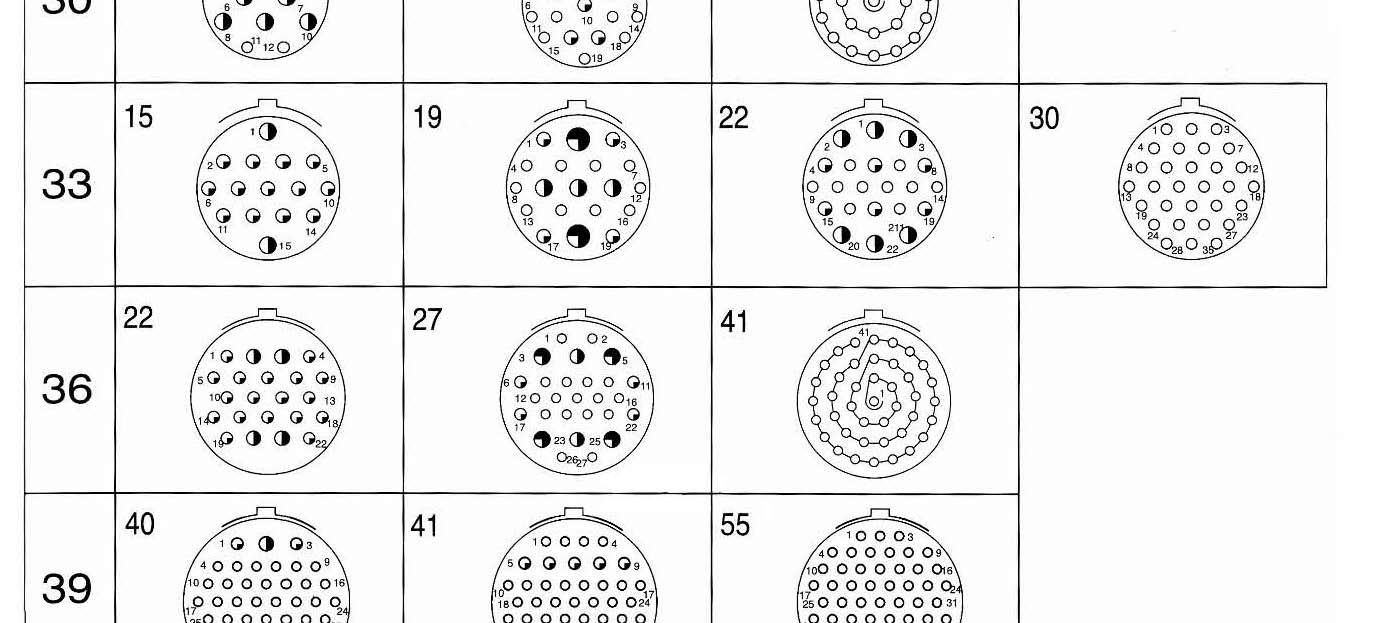

CXCH-01系列接點排列（裝針絕緣體插合面視圖）
